RJ45型网线插头的接法（图）

RJ45 型网线插头又称水晶头，广泛应用于局域网和 ADSL 宽带上网用户的网络设备间网线（称作五类线或双绞线）的连接。在具体应用时，RJ45 型插头和网线有两种连接方法（线序），分别称作 T568A 线序（图1）和 T568B 线序（图2）。

　　RJ45 型网线插头引脚号的识别方法是：手拿插头，有 8 个小镀金片的一端向上，有网线装入的矩形大口的一端向下，同时将没有细长塑料卡销的那个面对着你的眼睛，从左边第一个小镀金片开始依次是第1 脚、第2 脚、…、第8 脚。

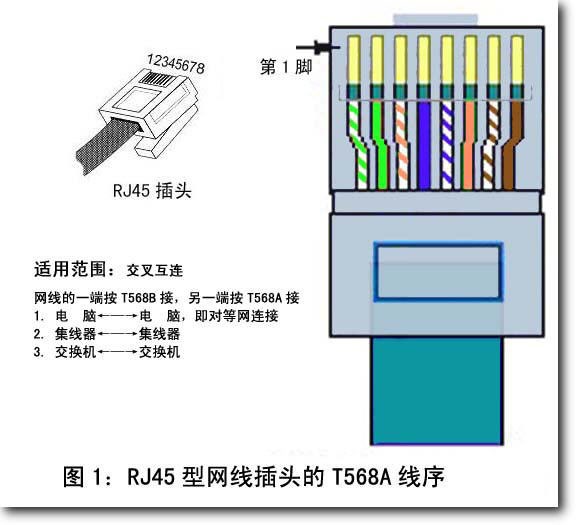

图1：RJ45 型网线插头的 T568A 线序接法示意图

　　T568A 线序的适用范围
　　这种接法用于网络设备需要交叉互连的场合，所谓交叉是指网线的一端和另一端与 RJ45 网线插头的接法不同，一端按 T568A 线序接（图1），另一端按 T568B 线序接（图2），即有几根网线在另一端是先做了交叉才接到 RJ45 插头上去的，适用的连接场合有：

　　1. 电　脑←—→电　脑，称对等网连接，即两台电脑之间只通过一条网线连接就可以互相传递数据；
　　2. 集线器←—→集线器；
　　3. 交换机←—→交换机。

　　T568A 线序的接法
　　如图1 所示，RJ45 型网线插头各脚与网线颜色标志的对应关系是：

　　插头脚号　　　　网线颜色

　　　　1　————　绿白
　　　　2　————　绿
　　　　3　————　橙白
　　　　4　————　蓝
　　　　5　————　蓝白
　　　　6　————　橙
　　　　7　————　棕白
　　　　8　————　棕

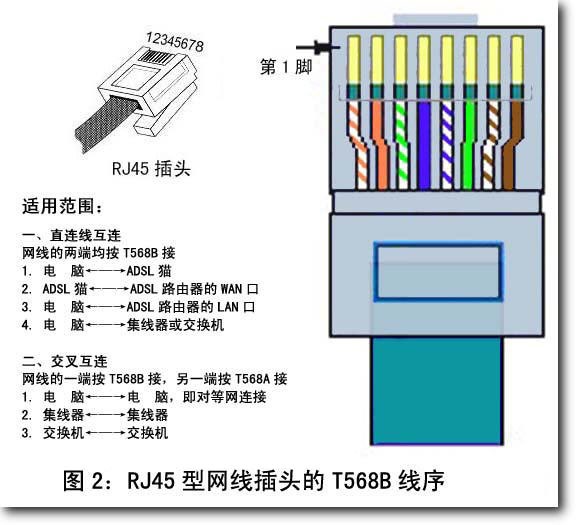

　　图2：RJ45 型网线插头的 T568B 线序接法示意图

　　T568B 线序的适用范围

　　一、直连线互连
　　网线的两端均按 T568B 接
　　1. 电　脑←—→ADSL 猫
　　2. ADSL猫←—→ADSL 路由器的 WAN 口
　　3. 电　脑←—→ADSL 路由器的 LAN 口
　　4. 电　脑←—→集线器或交换机

　　二、交叉互连
　　网线的一端按 T568B 接，另一端按 T568A 接
　　1. 电　脑←—→电　脑，即对等网连接
　　2. 集线器←—→集线器
　　3. 交换机←—→交换机

　　T568B 线序的接法

　　如图2 所示，RJ45 型网线插头各脚与网线颜色标志的对应关系是：

　　插头脚号　　　　网线颜色

　　　　1　————　橙白
　　　　2　————　橙
　　　　3　————　绿白
　　　　4　————　蓝
　　　　5　————　蓝白
　　　　6　————　绿
　　　　7　————　棕白
　　　　8　————　棕　

这玩意从来都记不住。。。

所以嘛。。

索性贴上论坛，以后好找。。

直接去电脑市场买。。。
现成的或者现做的。。。

埋在墙里的不得自己来。。

鱼叔~  能不能说下 什么时候用跳线 什么时候用平线啊~
我到现在都没搞清楚

常见情况
基本上大多数时候都是2头都一样，按B连法做

基本上只有2台电脑直接通过1条网线互联的时候才用到交叉连发

其他用的到交叉连法的场合，我们一般都碰不到。
